Technologien für mehr Effizienz

HEINZMANN Gasventile für die Gemischregelung von Gasmotoren sind für verschiedene Gasqualitäten geeignet. Wir liefern Gasventile zur mechanischen oder zur digitalen Regelung. Die elektronisch geregelte Ausführung kann das erforderliche Gasvolumen besonders genau regulieren und zeichnet sich bei allen gängigen Protokollen durch CANKompatibilität aus. Aus diesem Grund eignet sie sich ideal zur Integration in eine vorhandene AFR-Regelung. Die mechanische Variante hingegen ist eine gute Lösung für alle Motorgrößen zwischen 25 kW und 3 MW, bei denen keine präzise Emissionsregelung erforderlich ist.

  • LES-GT Gasventile
  • LES-GT 20
  • LES-GT 25
  • LES-GT 40
  • LES-GT 50
  • LES-GT 65

Mechanische Gasventile

LES-GTs sind mechanische Gasventile für die Regelung des Luft-Kraftstoff-Verhältnisses (AFR) von Gasmotoren. Sie sind mit verschiedenen Querschnitten erhältlich und kommen mit Venturi-Gasmischern zum Einsatz. Aufgrund ihrer Ausführung sind diese Ventile absolut wartungsfrei und langlebig. Die Hauptanwendungen sind Gasmotoren, die an einem einzigen Betriebspunkt arbeiten. Der optimale Gasdurchfluss wird durch Positionierung eines speziell geformten Kolbens in den LES-GT Gasventilen eingestellt.

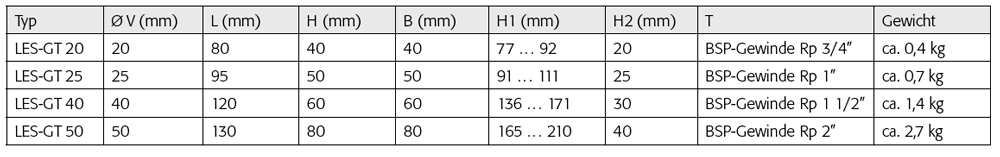

Mechanical AFR Control Uebersicht

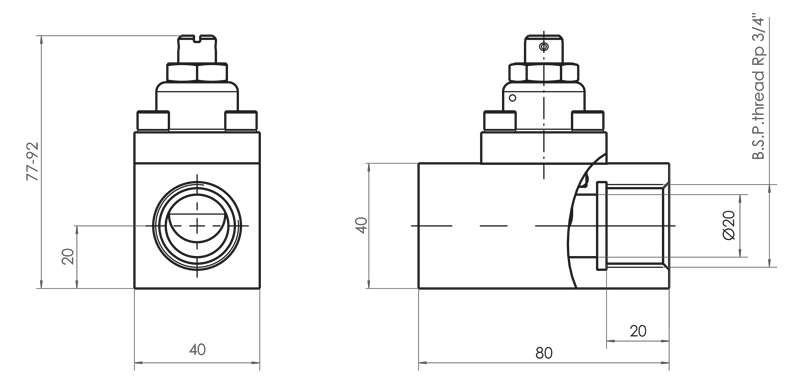

LES-GT 20

Technische Daten

  • Durchmesser Ventil: 20 mm
  • Länge: 80 mm
  • Gesamthöhe: 77 ... 92 mm
  • Gewicht: 0,4 kg

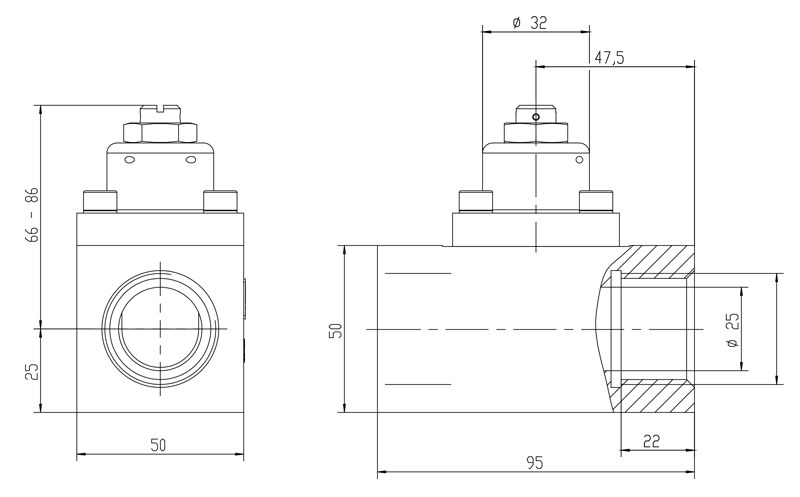

LES-GT 25

Technische Daten

  • Durchmesser Ventil: 25 mm
  • Länge: 95 mm
  • Gesamthöhe: 91 ... 111 mm
  • Gewicht: 0,7 kg

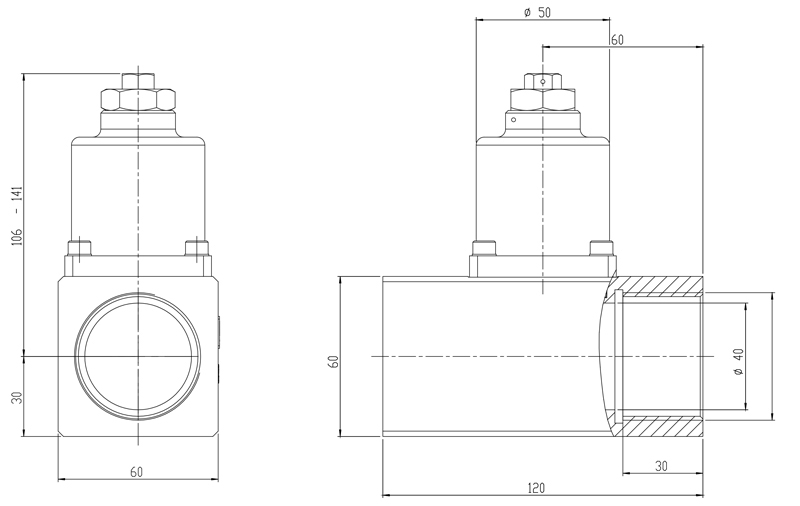

LES-GT 40

Technische Daten

  • Durchmesser Ventil: 40 mm
  • Länge: 120 mm
  • Gesamthöhe: 136 ... 171 mm
  • Gewicht: 1,4 kg

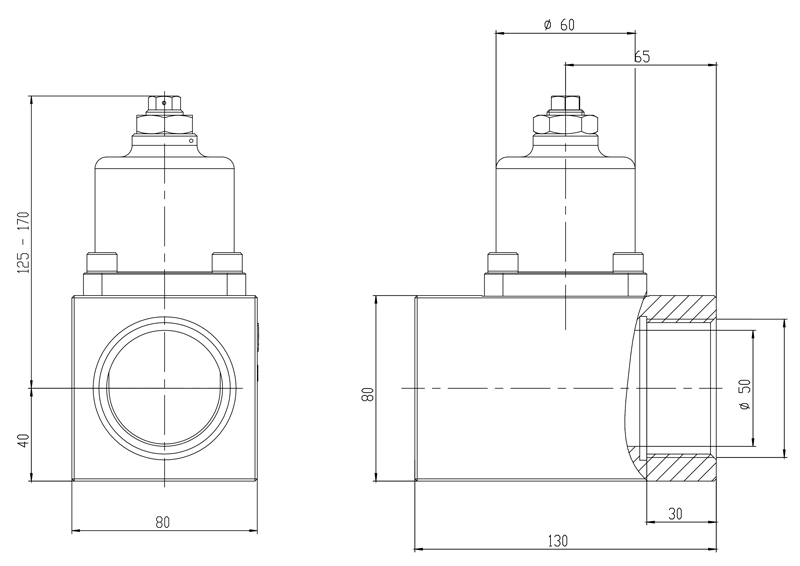

LES-GT 50

Technische Daten

  • Durchmesser Ventil: 50 mm
  • Länge: 130 mm
  • Gesamthöhe: 165 - 210 mm
  • Gewicht: 2,7 kg

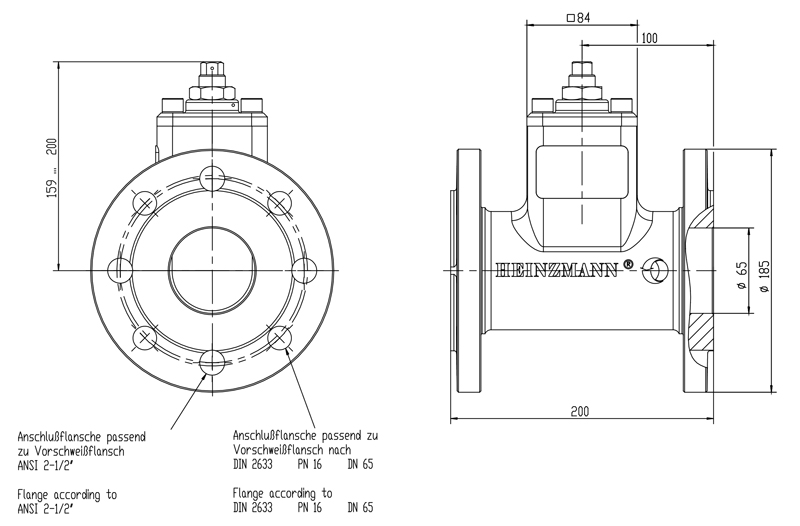

LES-GT 65

Technische Daten

  • Durchmesser Ventil: 65 mm
  • Länge : 200 mm
  • Gesamthöhe: 250 ... 290 mm
  • Gewicht: 6,4 kg
  • E-LES Gasventile
  • E-LES 30 LC
  • E-LES 50 LC
  • E-LES 80 LC
  • E-LES 30 SMC
  • E-LES 50 SMC
  • E-LES 80 SMC

Elektronische Gasventile

Die elektronisch gesteuerte Gasventile E-LES lassen sich vorteilhaft für Gasmotoren einsetzen. Angetrieben mit einem Schrittmotor sind sie sowohl mit (E-LES LC) als auch ohne (E-LES SMC) Lambda Control erhältlich. Sie werden in der Gasleitung hinter dem Nulldruckregler angeordnet und an den Einlass des Gasmischers angeschlossen. Mit ihnen kann das erforderliche Gasvolumen in jedem Betriebszustand sehr genau eingestellt werden und getrimmt werden.

Electronically AFR Control Uebersicht2

E-LES 30 LC

Technische Daten

  • Durchmesser Ventil: 32 mm
  • Länge: 73 mm
  • Gesamthöhe: 180 mm
  • Gewicht: ca. 2 kg
  • Zulässiger Druck Gasversorgung: max. 0,1 bar

E-LES 50 LC

Technische Daten

  • Durchmesser Ventil: 75 mm
  • Länge: 166,7 mm
  • Gesamthöhe: 221 mm
  • Gewicht: ca. 5 kg
  • Zulässiger Druck der Gasversorgung: max. 0,1 bar

E-LES 80 LC

Technische Daten

  • Durchmesser Ventil: 82 mm
  • Länge: 252 mm
  • Gesamthöhe: 336 mm
  • Gewicht: ca. 12 kg
  • Zulässiger Druck Gasversorgung: max. 0,1 bar

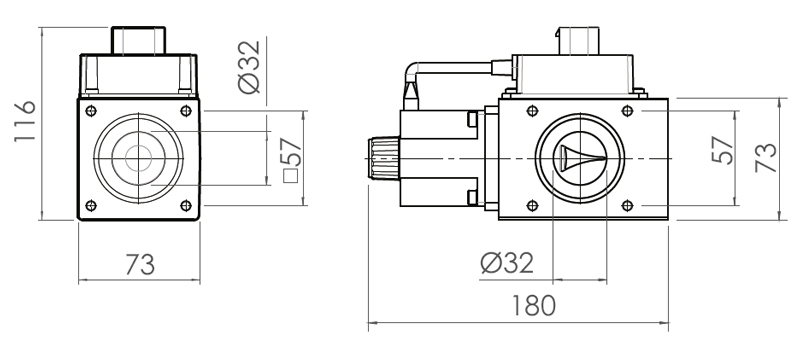

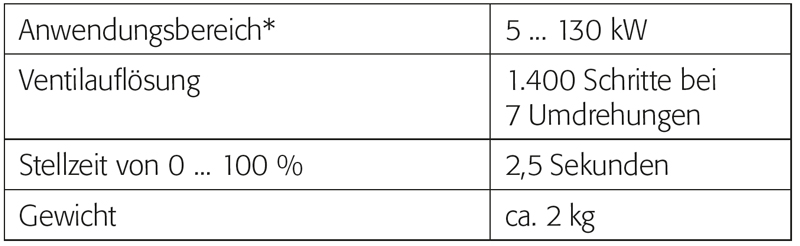

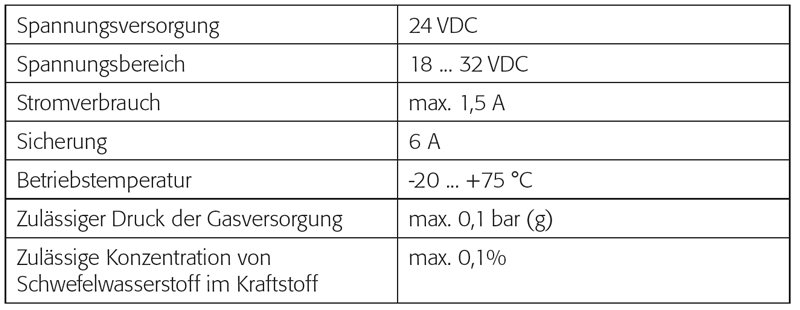

E-LES 30 SMC

Technische Daten

  • Anwendungsbereich: 5 ... 130 kW
  • Stellzeit von 0 - 100 %: 2,5 s
  • Zulässiger Druck Gasversorgung: max. 0,1 bar
  • Gewicht: ca. 2 kg

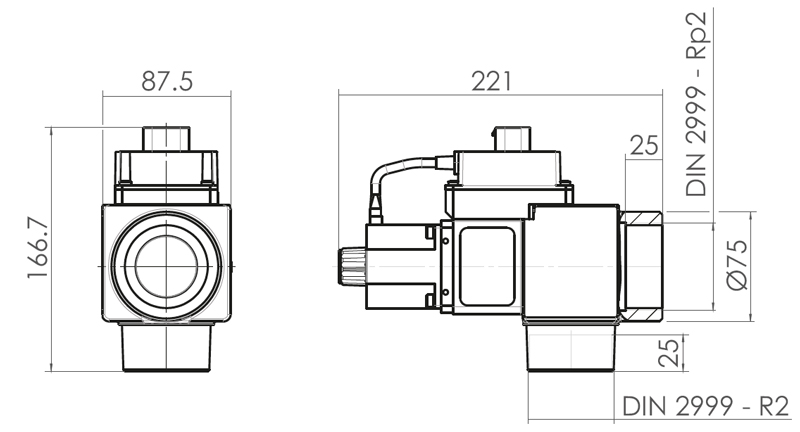

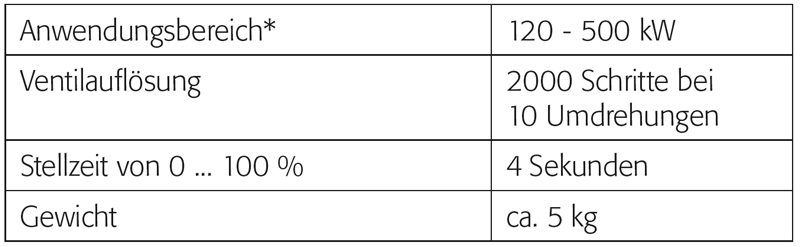

E-LES 50 SMC

Technische Daten

  • Anwendungsbereich: 120 ... 500 kW
  • Stellzeit von 0 - 100 %: 4 s
  • Zulässiger Druck der Gasversorgung: max. 0,1 bar
  • Gewicht: ca. 5 kg

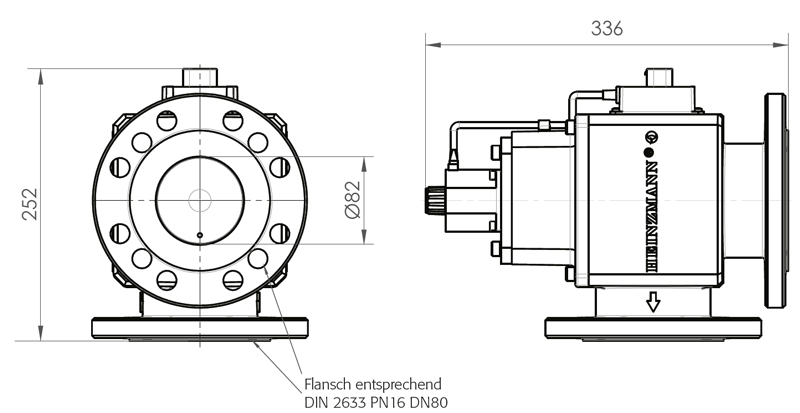

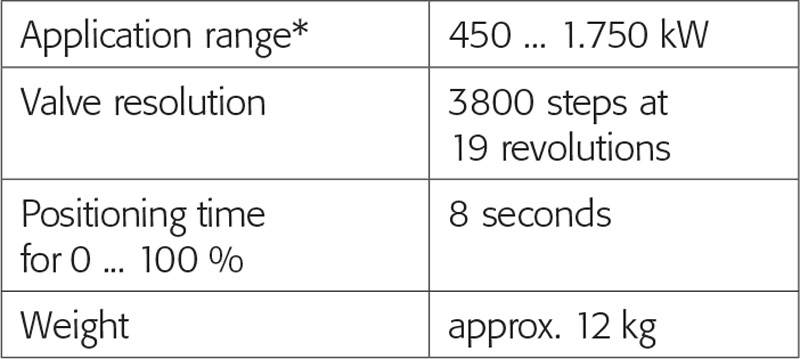

E-LES 80 SMC

Technische Daten

  • Anwendungsbereich: 450 ... 1.750 kW
  • Stellzeit von 0 - 100 %: 8 s
  • Zulässiger Druck Gasversorgung: max. 0,1 bar
  • Gewicht: ca. 12 kg
